2019年4月29日月曜日

ノートPCからポータブルオーディオとりあえず

まもなく平成が終了となりますが、

相変わらずメインPCは調子が良くありません。

肌寒いGWです。

ポータブルオーディオは音出しまで進みました。

単三2本で100均のUSB接続の携帯充電器を使用の試みは

ノイズ問題でもろくも崩れ去りました。

使用しているアンプはLM4863で、３～5.5V 仕様です。
格安プレーヤーは５～12V仕様です。
単三4本ではアンプが危ない。
単三3本ではプレーヤーが起動しない。
携帯充電器では5.15～5.2Vなのでうまくいけばちょうどいい
と思ったのですが、すごいノイズを発していました。
充電するだけだったらノイズはあまり関係ないし、
100均だから仕方ないのかも知れません。

ということで、どちらも安定に動作させるために、
006P電池9V を使用してそのままをプレーヤーに、
LM340T5(7805)で５Vにしてアンプに供給しました。

BluetoothモードでスマホのYouTubeの再生中

電源を入れると、SDモードで立ち上がります。
電源を入れたとき、モードを切り替えたとき、
リモコンで電源を切ったとき、
大声でモードを教えてくれます。
（いらない迷惑な機能です。）
100均のリメイクシートが買ってあるので、
後ほどそれで覆うと完全に出来上がりとなります。
それまで少しの間エージングしましょう。
（本来エージングはいらないと思う）

さて昨日穴あけに用いたコッピングソウと
サークルカッターを紹介します

コッピングソウ（金属、木材、ガラス、石などが切れる　らしい）

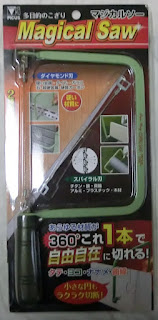

こちらがコッピングソウですが、Magical Sawとなっています。
ただし、フレームには「Free Way COPING SAW」とあります。
（Magical Sawではなかなか出てきません。）
カナノコより自由度が大きく頑丈な糸鋸みたいなものです。
これがあるので3mm厚のアルミも加工ができます。

こちらがミヤモト工業のサークルカッター　ミニミニ50です。
すでに販売完了とのことでもうひとつ大きなサイズにすればよかったです。
これは５０Φまでの任意の円形穴を開けることができます。
これがあるとアルミシャシーの穴あけが楽チンです。
シャシーパンチでは開けられない3mm厚のアルミ板でも開けられます。
（今回2mmのアルミ板と邪道ですが今回のSPボックスの穴もこれで開けました）

2019年4月28日日曜日

ノートPCからやっとPP穴あけ

世の中は10連休に入りましたけど

私は金欠でバイトの精出す定年嘱託社員です。

ということでシャシーの穴あけを少しずつ進めていますが、

大きな穴が開きました。

電源トランス用の四角い穴は

①適当な位置に結構大きな丸穴をステッピングドリルで開けて、

②穴にコッピングソウを入れて穴を抜いて、

③平ヤスリで穴を整えて、

④最後にバリ取りナイフでバリを取り除いて完成。

（真空管とブロックコンデンサ）の丸い穴は、

①中心に４Φの穴を開けて、

②サークルカッターのねじを固定して30Φの穴を開けて、

③バリ取りナイフで仕上げて完成。

表面に張った傷防止のマスキングテープは穴あけ時に一部

はがれてしまったし、長く張っていると

のりが表面に残ってしまうのではがしてしまいました。

ところで、配線図は壊れたPCの中だったかな？

やばいか。。。

2019年4月26日金曜日

ノートPCからポータブルオーディオ

メインで使っていたデスクトップPCが調子悪くなって使えないので

その時間でポータブルオーディオの作成をしてみた。

スピーカーはメーカー不明。よって素性不明。

穴を開けるのはサークルカッターで

こればほぼすべての部品

スピーカーボックスで、本体を挟んでボンドでとめてボディのできあがり。

部品を配置して

部品を固定して配線すると

起動して音が出ました。

音出しに成功しましたが、ノイズがひどく失敗です。
ノイズの原因は、電源と判明。
100円ショップで購入した単三2本（３V）からUSBの５Vのアップバーターです。
小型で安く作りたいために利用したのですがそれが裏目に出ました。
電流が取り出せないため音が途切れることがあります。
変わりに2.1A取り出せるモバイルバッテリでは問題なく動作しました。
さて、モバイルバッテリをどこかで見つけましょう。
またAliExpressあたりで安いのがあればいいけど。
